FMEA-MSR结构分析一般用结构树来分析，车窗升降系统包括车窗相关零件、电子控制单元、感应器、处理器、连接器等。如图5-2所示。

图5-2车窗升降系统

目前，汽车的防夹电动车窗（包括防夹电动天窗）的防夹功能的实现需要“触觉”“视觉”的配合。所谓“触觉”，就是当电动车窗机构感触到有异物在玻璃上，会自动停止玻璃上升工作。防夹电动车窗的电路原理如图5-3所示，在关闭的过程中，驱动机构中有电子控制单元（ECU）及霍尔传感器时刻检测电动机。

图5-3 防夹车窗工作原理图

结构分析要分析到关注焦点的上下级，比如电子控制单元是FMEA-MSR的关注焦点，它的上级是车窗升降系统，这个系统还包括其他的硬件，它的下级是连接器/感应器/执行器/电子控制单元。如图5-4所示。

图5-4 车窗升降器结构树

图5-5是智能传感器结构树，上一层是感应器数据处理单元接收信号并发出信号，传输给下一层执行器数据处理单元，执行器就把信号传输经汽车，比如报警声音、停止工作等。

图5-5 智能传感器结构树

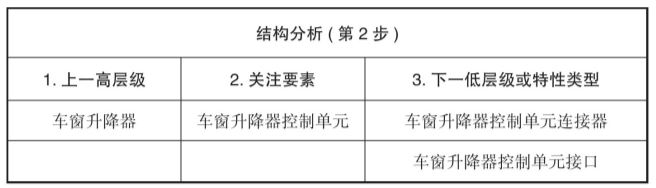

FMEA-MSR结构分析表的填写如表5-2所示。

表5-2 FMEA-MSR表结构分析
