11.4.1 设备三现地图概述

在自主维护活动之初，我们就提出员工会操作、会保养、会处理小故障。试想，一个员工对自己所负责的设备都不了解，又谈何维护和保养呢？画三现地图，更好的理解设备，加强对设备各个构成部件的了解，通过对各部位六源的分析，了解污染对设备、品质的影响度，加强对各设备部件的管理，提高设备的运转力及杜绝品质问题的发生。

绘制三现地图需要自己动手画，并由上至下，按顺序表示出部件及作用。

表11-17 设备三现地图评估标准

序号	项目	内容	权重	得分	备注
1	设备	主要部位全部罗列，没有遗漏	10
2	主要部位的功能描述周全、准确，无错误	20
3	问题点标识	各个点标识全面，无遗漏	15
4	各个点管理周期明确	10
5	图画	图面干净整洁	5
6	画线合符横平竖直，过渡圆滑的原则	5
7	意图表达清晰，一目了然	10
8	有标注制作人、制作部门及制作日期	5
9	设备特性	结构的复杂程度	10
10	冲击点、发生源、困难源的数量	5
11	介绍	介绍流利顺畅，有自信	5
总分	100

11.4.2 设备三现地图绘制步骤

①选定设备：

 选定区域内问题多，发生源、困难源多的设备。

 选择区域内重要性及可推广性的设备。

②绘制（设备三现地图）：

 通过绘画了解设备的主要构成部件。

 了解设备主要部位的作用。

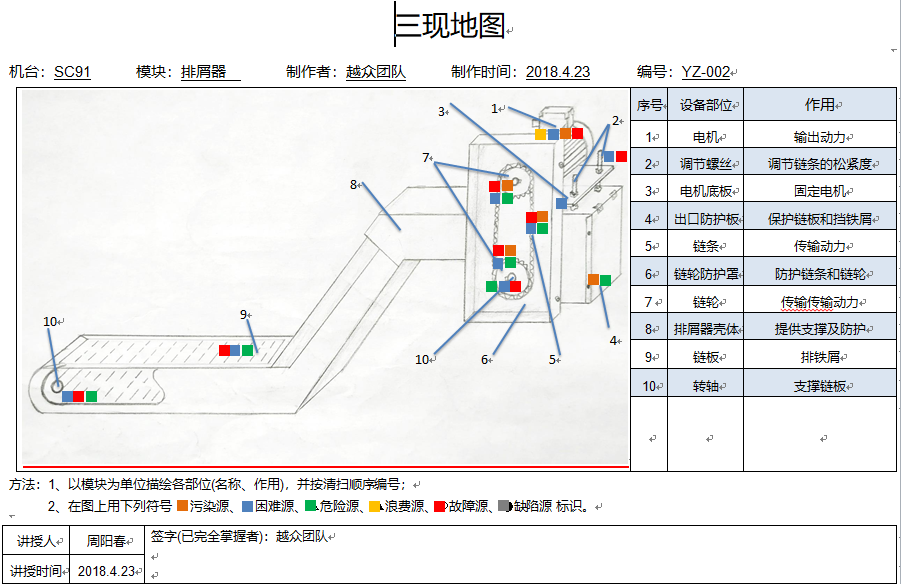

 找出冲击点、发生源、困难部位等并进行标示。冲击点：设备与设备之间有摩擦及碰撞的点；六源问题点：污染源、困难源、故障源、危险源、浪费源、缺陷源。

 三现地图要做成点滴教育。

③画好的三现地图张贴在活动板上。

④对所画的设备及区域相同设备进行点检并进行改善。

⑤制定长期措施并进行管理。

表11-18 三现地图表

表11-19 三现地图LDQ关联表

编号	部位(L)	Dust现象	六源种类	品质（Q）关联Loss	改善后现象







说明：编号为三现地图的对应编号
