地面线条实施示例如图6-3至图6-10所示。

图6-3地面线条实施示例1

主通道绿色通行线条黄色，宽度规格为10mm。

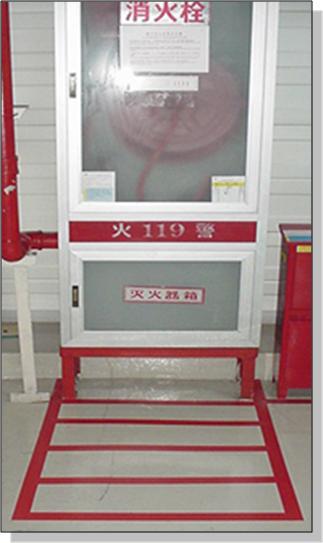

图6-4地面线条实施示例2

消火拴：50mm红色胶带实心线，开门处1m内无障碍物，25cm为一格，分成四格。

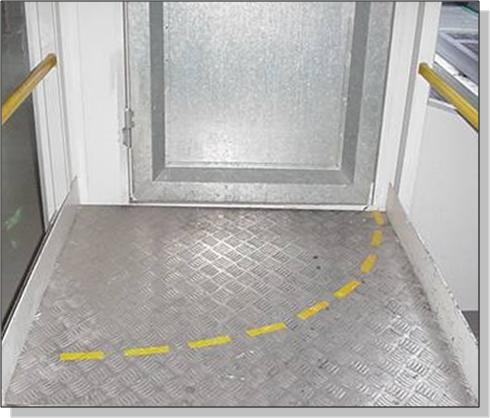

图6-5地面线条实施示例3

开门处：25mm宽、10cm长黄色胶带，间隔5cm 虚线。

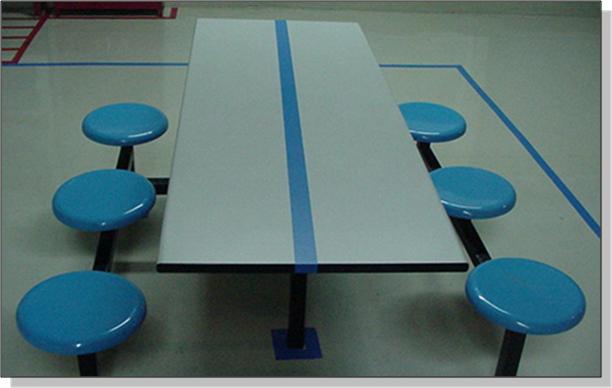

图6-6地面线条实施示例4

员工休息区：50mm蓝色胶带实心线。

图6-7地面线条实施示例5

需特别注意的区域(设备、机器等)50mm黄黑条纹胶带实心线。

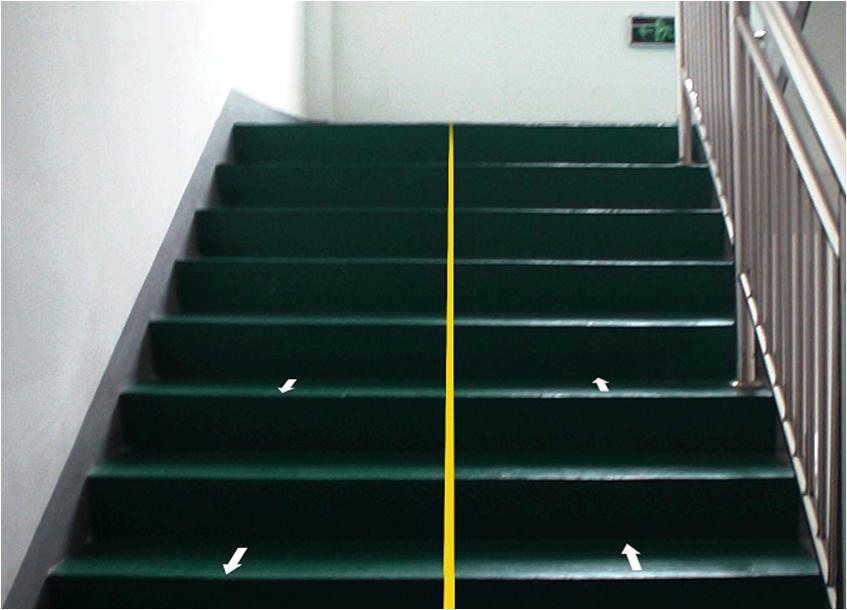

图6-8地面线条实施示例6

楼梯上下标识50mm黄胶带实心线及导向箭头标识。

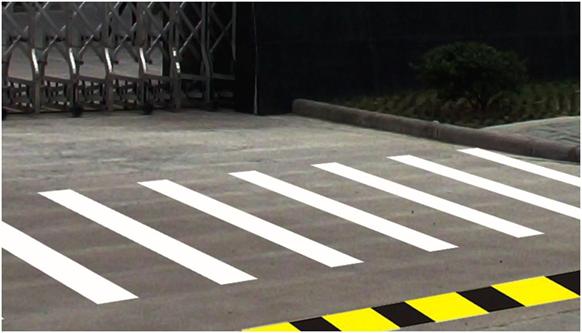

图6-9地面线条实施示例7

工厂外围画线：黑黄线宽度为25~40cm，为提醒车辆减速，白色线宽度为40 cm，表示人行横道，可根据公司情况制定线条尺寸。

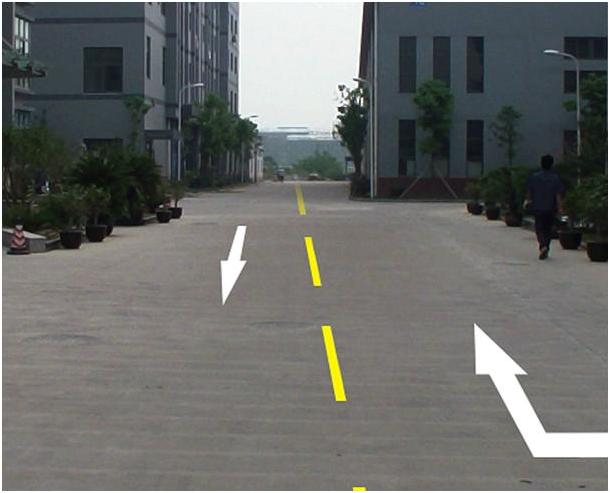

图6-10地面线条实施示例8

工厂内围画线：黄虚线宽度为10 cm，为区分来回车道线，白色箭头线宽度视工厂情况而定。

（四）工具摆放实施示例

工具摆放实施示例如图6-11至图6-13所示。

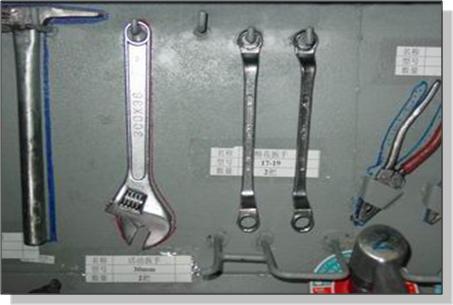

图6-11 工具摆放实施示例1

工具摆放标识清楚，易取易归位。

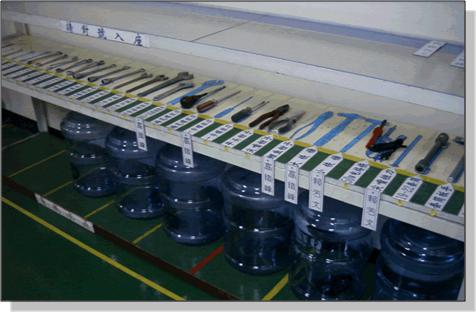

图6-12 工具摆放实施示例2

物料架摆放整齐及标识清楚。

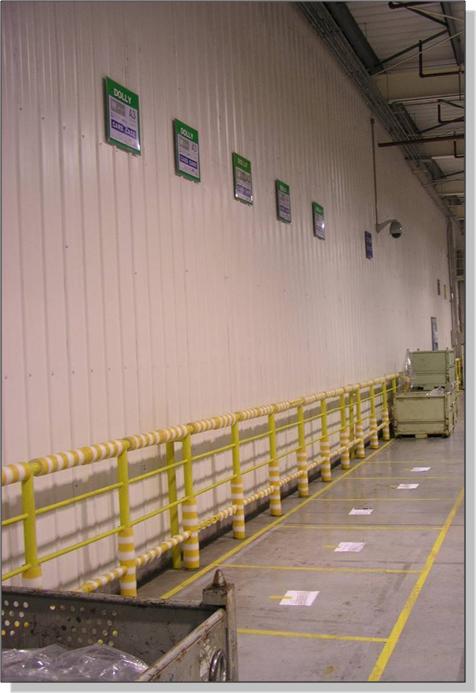

图6-13 工具摆放实施示例3

仓库物料防护栏及区域标识。
